Wann ein Sonderprofil sinnvoll ist
Ein Standardprofil folgt einem Lieferprogramm, ein Sonderprofil folgt Ihrem Bauteil. Sobald Wandstärken, Funktionsnuten, Hohlkammern oder die Lage der Prüfmaße aus der Einbausituation entstehen und nicht aus einem Katalog, ist der Querschnitt kundenspezifisch.
Das setzt ein eigenes Strangpresswerkzeug voraus. Dafür lassen sich Funktionen, die sonst mehrere Einzelteile brauchen, in einen Querschnitt legen.
Was das Strangpressverfahren geometrisch zulässt und wo es an seine Grenze kommt, erläutert der Artikel Strangpressverfahren: Möglichkeiten und Grenzen.
Ob sich ein Querschnitt so fertigen lässt, ist das Ergebnis der Prüfung und keine Zusage vorab. Wie diese Prüfung abläuft, steht auf der Seite Profilentwicklung und Machbarkeitsprüfung.

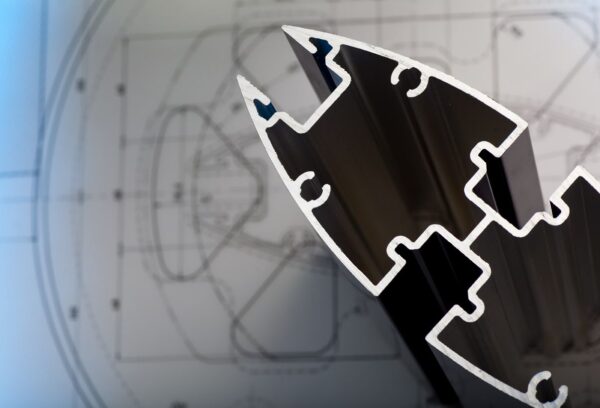

PROFILQUERSCHNITT MIT BEMASSUNG
Technische Zeichnung
Was auf die Profilzeichnung gehört
Vier Angabengruppen entscheiden darüber, ob eine Anfrage technisch beurteilt werden kann.
Querschnitt und Bemaßung
Der bemaßte Querschnitt mit Wandstärken, Radien und Funktionsgeometrien. Ohne ihn ist keine Aussage zur Fertigbarkeit möglich.
Toleranzen und Prüfmaße
Welche Maße geprüft werden, wo sie liegen und welche Abweichung zulässig ist. Nicht jedes Maß am Querschnitt ist ein Prüfmaß.
Werkstoff und Zustand
Legierung und Werkstoffzustand. Beides wirkt auf Festigkeit, Umformbarkeit und darauf, wie die Oberfläche später ausfällt.
Lieferzustand, Länge und Menge
Lieferlänge oder Zuschnittmaß, gewünschte Oberfläche, vorgesehene Bearbeitung sowie Jahres- und Losmenge.
Normbezug
EN 755-9 und EN 12020-2 — wofür welche Norm gilt
Beide Normen behandeln Grenzabmaße und Formtoleranzen stranggepresster Aluminiumprofile. Sie unterscheiden sich im Anwendungsbereich, nicht im Zweck.
EN 755-9
Der Anwendungsbereich sind stranggepresste Profile allgemein. Diese Norm ist der übliche Bezug, solange ein Querschnitt keine besonderen Präzisionsanforderungen trägt.
EN 12020-2
Der Anwendungsbereich sind stranggepresste Präzisionsprofile aus den Legierungen EN AW-6060 und EN AW-6063. Diese Norm ist der übliche Bezug, wenn ein Querschnitt engere Maß- und Formanforderungen trägt.
Diese Gegenüberstellung ist ein eigener Webinhalt und kein Normauszug. Maßgeblich sind die jeweils gültige Normfassung und die projektbezogene Vereinbarung. Welche Norm, welche Toleranzklasse und welcher Werkstoff für ein Bauteil gelten, ergibt sich aus Zeichnung und Anwendung und wird projektbezogen geprüft. Stand: 08/2026
Grundbegriffe
Werkstoff, Oberfläche und Lieferzustand
Werkstoff und Legierung
Die Legierung wirkt darauf, wie sich ein Querschnitt pressen lässt und welche Eigenschaften das Profil im Einbau hat. Welche Legierung und welcher Zustand für ein Bauteil in Frage kommen, wird projektbezogen geklärt. Normbezug und Toleranzen im Detail zeigt die Seite Werkstoffe, Legierungen, Normen und Toleranzen.
Oberfläche
Eloxieren wandelt die Oberfläche elektrochemisch um und erhält den metallischen Charakter. Pulverbeschichten trägt eine Schicht auf und legt einen Farbton fest. Welche Ausführungen möglich sind, wird projektbezogen geklärt — Einzelheiten stehen auf der Seite Oberflächenveredelung von Aluminiumprofilen.
Lieferzustand
Der Lieferzustand beschreibt, wie weit ein Profil bei Anlieferung fertig ist: als Stangenlänge, zugeschnitten, mechanisch bearbeitet, mit Oberfläche — bis zum einbaufertigen Teil. Welche Schritte dazugehören, steht auf der Seite Mechanische Bearbeitung von Aluminiumprofilen.
