Werkzeug · Bemusterung · Serienlieferung
Werkzeug und Bemusterung für kundenspezifische Aluminiumprofile
Nach der technischen Klärung folgen Werkzeug und Bemusterung, bevor die Serienlieferung beginnt. FETRA stimmt den Ablauf mit Ihnen ab und liefert die Serie im vereinbarten Lieferzustand.
Technische Klärung · Werkzeug · erste Profile · projektabhängige Bemusterung · Serienlieferung
Schritt 01
Von der Profilgeometrie zum Werkzeug
Ausgangspunkt ist eine technisch abgestimmte Profilgeometrie. FETRA klärt die offenen Punkte am Querschnitt vor dem Werkzeug und stimmt Werkzeug, Profilanforderungen und Bemusterung mit Ihnen ab.
Mehr zum vorausgehenden Schritt: Profilentwicklung und Machbarkeitsprüfung.
Matrize und zugehöriger Profilquerschnitt
Voraussetzungen
Was vor dem Werkzeug feststeht
Das Werkzeug baut auf den abgestimmten Projektanforderungen auf. Werkstoffe und Normbezug im Einzelnen stehen auf der Seite Werkstoffe, Legierungen, Normen und Toleranzen.
Profilgeometrie
Querschnitt, Wandstärken, Hohlkammern und Funktionsbereiche werden für das Projekt abgestimmt.
Werkstoff und Legierung
FETRA bietet EN AW-6060, EN AW-6063, EN AW-6005A und EN AW-6082 an. Weitere Werkstoffe werden projektbezogen geprüft.
Toleranzen und Prüfmaße
Als Normbezug gelten EN 755-9 und EN 12020-2. Welche Festlegung für Ihr Profil gilt, ergibt sich aus Zeichnung und Geometrie.
Lieferzustand und Weiterverarbeitung
Bearbeitung, Oberfläche und gewünschter Lieferzustand fließen früh in die technische Abstimmung ein.
Schritt 02
Werkzeug und erste Profile
Auf Basis der abgestimmten Daten folgt das projektspezifische Strangpresswerkzeug. FETRA liefert daraus die ersten Profile.
Die ersten Profile werden gegen die freigegebene Zeichnung und die vereinbarten Prüfmerkmale abgeglichen. Erkenntnisse aus dieser Phase fließen in die weitere Projektabstimmung ein.
Werkzeug und Muster dauern zusammen ca. vier Wochen nach Auftragseingang beziehungsweise Zeichnungsfreigabe; technische Korrekturen können die Bemusterung verlängern. Der Wert ist ein Richtwert für einfache Profile und Kleinserien, keine Zusage.

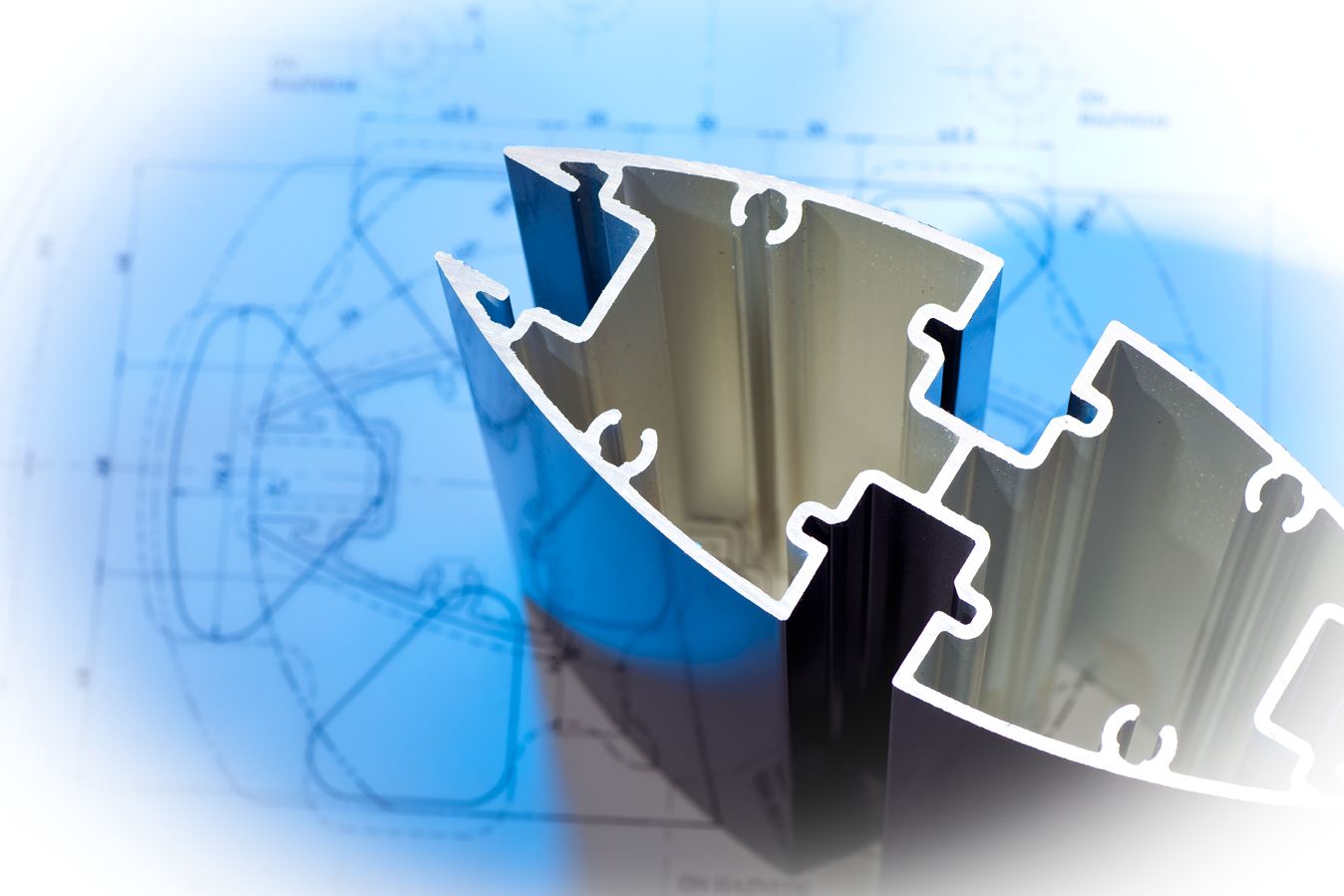

Erste Profile aus dem projektspezifischen Werkzeug
Schritt 03
Bemusterung nach Projektanforderung
Ob eine Bemusterung vorgesehen ist, richtet sich nach der Projektanforderung und der getroffenen Vereinbarung. Die dabei vereinbarten Prüfmerkmale schaffen die Grundlage für die gemeinsame Bewertung der ersten Profile.
Auf Wunsch erhalten Sie zur Bemusterung einen Erstmusterprüfbericht (EMPB). Was darin steht und welche Nachweise darüber hinaus möglich sind, steht auf der Seite Qualitätssicherung und Erstmusterprüfbericht.
Abgleich des Profils gegen die freigegebene Zeichnung
Projektbezogene Vereinbarung
Umfang, Prüfmerkmale und Dokumentation der Bemusterung werden für das jeweilige Projekt abgestimmt. Eine pauschale Zusage vor der technischen Klärung erfolgt nicht.
Schritt 04
Nach der Bemusterung
Nach der gemeinsamen Bewertung wird das weitere Vorgehen für das Profilprojekt festgelegt.
Abstimmung abschließen
Ergebnisse und noch offene Punkte werden zusammengeführt und für den nächsten Projektschritt abgestimmt.
Serienlieferung
Nach der Freigabe folgt die Serienlieferung im vereinbarten Lieferzustand.
Bearbeitung und Oberfläche
Vereinbarte Schritte der mechanischen Bearbeitung und der Oberflächenveredelung werden im Profilprojekt berücksichtigt.
Mengenrahmen, Zeitrahmen und Angebotsablauf stehen auf der Seite Aluminium-Sonderprofile nach Zeichnung.
Häufige Fragen
Werkzeug, Muster und Termine
Die Punkte, die Einkauf und Projektleitung vor einer Anfrage klären.
- Wie lange dauert es bis zum ersten Muster?
- Ca. vier Wochen nach Auftragseingang beziehungsweise Zeichnungsfreigabe; Werkzeugherstellung und Muster zusammen. Der Wert ist ein Richtwert für einfache Profile und Kleinserien, keine Zusage.
- Kommt die Werkzeugherstellung zur Musterzeit dazu?
- Nein. Werkzeugherstellung und Muster sind ein Schritt; die Dauer ist in den ca. vier Wochen enthalten.
- Bekomme ich zur Bemusterung einen Erstmusterprüfbericht?
- Auf Wunsch ja. Umfang und Dokumentation werden für das jeweilige Projekt abgestimmt.
- Welche Legierungen kommen infrage?
- FETRA bietet EN AW-6060, EN AW-6063, EN AW-6005A und EN AW-6082 an. Weitere Werkstoffe werden projektbezogen geprüft.
- Wie schnell erhalte ich eine Rückmeldung auf meine Anfrage?
- Bei üblichen Einzelanfragen erhalten Sie in der Regel innerhalb von ein bis zwei Werktagen eine erste Rückmeldung. Bei umfangreichen Anfragen richtet sich die Bearbeitungszeit nach Anzahl und Komplexität der Positionen. Den voraussichtlichen Zeitrahmen teilen wir nach Sichtung der Unterlagen mit. Das gilt für die erste Einschätzung, nicht für ein verbindliches Angebot.
